Bagaimana Cara Membedakan Kutub Positif Negatif LED? Cek di Sini!

Menentukan positif negatif LED dapat dilakukan dengan melihat panjang kaki, bentuk anoda dan katoda, atau menggunakan multimeter. Lampu LED memiliki dua kutub, yaitu positif (anoda) dan negatif (katoda), yang harus dipasang dengan benar agar dapat menyala. Pemahaman ini penting untuk menghindari kesalahan pemasangan, terutama bagi pengguna yang masih awam dalam menggunakan perangkat elektronik.

Untuk memastikan pemasangan LED yang benar, ada beberapa metode yang dapat digunakan, seperti mengenali perbedaan fisik pada komponen LED hingga melakukan pengujian dengan alat bantu. Untuk mengetahui tentang komponen, Anda dapat membaca artikel Kami yang berjudul 6 Komponen LED Utama yang Perlu Diketahui.

Meninjau Datasheet atau Marking pada LED

Untuk memaksimalkan potensi penggunaan lampu LED, penting untuk memahami karakteristik dan spesifikasi teknisnya. Salah satu cara untuk mendapatkan informasi ini adalah dengan meninjau datasheet atau marking pada LED.

Datasheet atau marking pada LED adalah dokumen atau tanda-tanda yang memberikan informasi rinci tentang spesifikasi teknis lampu LED. Datasheet biasanya disediakan oleh produsen lampu LED dan berisi berbagai informasi penting seperti karakteristik listrik, kecerahan, konfigurasi fisik, suhu kerja, arus dan tegangan operasional, waktu hidup, sudut penyebaran cahaya, dan lain-lain. Marking, di sisi lain, adalah tanda yang dicetak atau diukir pada lampu LED itu sendiri dan memberikan petunjuk tentang karakteristik atau spesifikasi tertentu.

Jadi, mengapa meninjau datasheet atau marking pada LED adalah penting? Berikut alasannya:

1. Memahami Karakteristik Listrik: Datasheet atau marking pada LED memberikan informasi tentang arus dan tegangan operasional yang tepat untuk lampu LED. Memahami batasan listrik ini akan membantu dalam merancang dan mengatur sirkuit pengendalian yang sesuai untuk lampu LED.
2. Menyesuaikan Sumber Daya: Dengan meninjau datasheet atau marking pada LED, Anda dapat memperoleh informasi tentang kebutuhan daya dan arus yang tepat untuk lampu LED. Hal ini penting untuk memastikan bahwa sumber daya yang digunakan sesuai dengan persyaratan lampu LED, mencegah kelebihan atau kekurangan daya yang dapat merusak lampu.
3. Memilih Sudut Penyebaran Cahaya yang Tepat: Datasheet atau marking pada LED memberikan informasi tentang sudut penyebaran cahaya yang dihasilkan oleh lampu LED. Ini akan membantu Anda dalam memilih lampu LED dengan sudut penyebaran yang sesuai untuk kebutuhan aplikasi tertentu, seperti pencahayaan umum atau pencahayaan tugas yang terfokus.
4. Menilai Kualitas dan Kehidupan Maksimum: Datasheet atau marking pada LED menyediakan informasi tentang waktu hidup atau umur maksimum lampu LED. Ini akan membantu Anda dalam memilih lampu LED dengan kualitas yang baik dan umur yang panjang, mengurangi biaya perawatan dan penggantian.
5. Memperoleh Informasi Tambahan: Datasheet pada LED juga dapat memberikan informasi tambahan, seperti suhu kerja yang direkomendasikan, karakteristik warna, efisiensi cahaya, dan faktor-faktor lain yang penting untuk penggunaan dan pengaturan lampu LED.

Memeriksa Bentuk Fisik LED

Untuk mengetahui apakah bentuk fisik pada lampu LED memiliki kutub positif atau negative, ada sejumlah perbedaan sebagai berikut:

1. Kutub Positif LED

Berikut beberapa hal yang dapat diperhatikan adalah:

Panjang Kaki: Kutub positif LED memiliki kaki yang lebih panjang. Hal ini penting untuk diketahui agar mudah membedakan antara kutub positif dan negatif LED.

Lempengan: Selain melihat kaki, kutub positif pada lampu LED juga dapat dilihat dari lempengannya. Lempengan kecil yang sering disebut sebagai anoda merupakan kutub positif LED.

2. Kutub Negatif LED

Secara umum, kutub negatif LED adalah kebalikan dari kutub positif LED. Berikut penjelasannya:

Lempengan Besar: Jika lempengan anoda pada kutub positif LED memiliki ukuran kecil, maka lempengan pada kutub negatif atau katoda memiliki ukuran yang lebih besar.

Kaki yang Pendek: Perbedaan yang lebih mudah dikenali terletak pada kaki LED. Kaki kutub negatif pada lampu LED memiliki panjang yang lebih pendek dibandingkan dengan kutub positifnya. Dengan demikian, tidak perlu bingung lagi saat ingin membedakan kedua kutub tersebut.

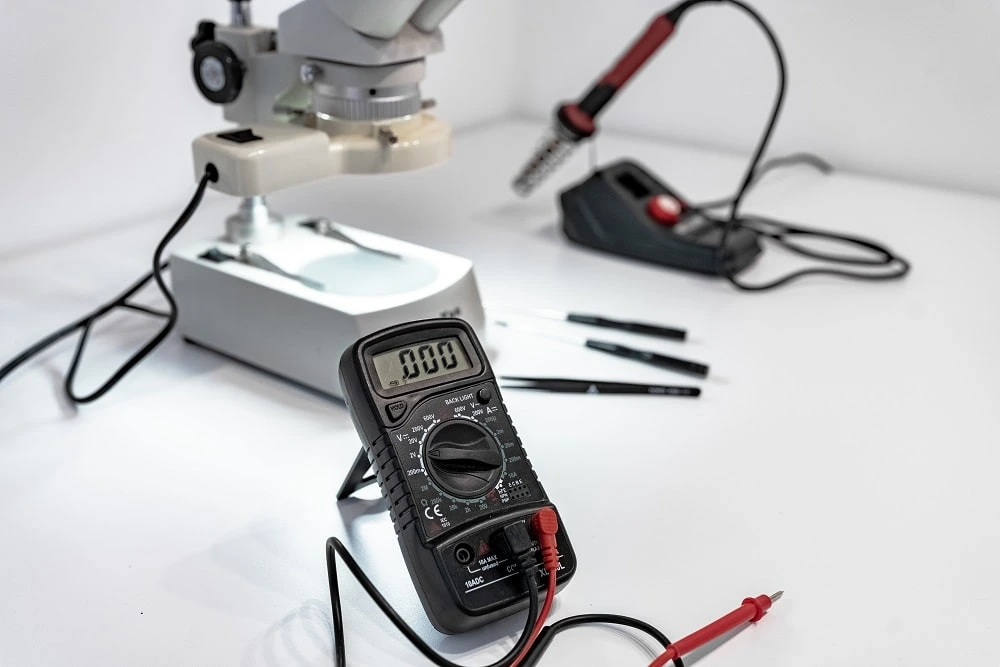

Menggunakan Multimeter

Multimeter adalah alat yang sangat berguna dalam mengetahui kutub positif dan negatif LED. Berikut adalah langkah-langkah untuk menggunakan multimeter guna mengetahui kutub LED:

1. Persiapkan peralatan: Pastikan Anda memiliki multimeter yang berfungsi dengan baik, serta LED yang ingin Anda uji.
2. Atur multimeter: Putar mode multimeter ke pengukuran tahanan atau ohm (Ω).
3. Hubungkan kabel probe: Sambungkan probe merah multimeter ke ujung probe positif (biasanya berwarna merah) dan probe hitam multimeter ke ujung probe negatif (biasanya berwarna hitam).
4. Hubungkan LED ke multimeter: Letakkan LED secara datar di atas meja, kemudian tempatkan probe multimeter pada kaki LED. Pastikan probe merah terhubung ke salah satu kaki dan probe hitam terhubung ke kaki lainnya.
5. Baca hasil pengukuran: Setelah probe terhubung dengan kaki LED, multimeter akan menunjukkan nilai resistansi atau ohm yang terbaca. Jika resistansi atau ohm menunjukkan nilai yang rendah (berdekatan dengan nol), berarti probe merah terhubung ke kutub positif LED. Jika resistansi atau ohm menunjukkan nilai yang sangat tinggi atau tak terbatas, berarti probe hitam terhubung ke kutub positif LED.
6. Verifikasi hasil: Untuk memastikan hasilnya, Anda dapat menukar posisi probe merah dan hitam pada kaki LED. Jika hasil pengukuran berubah, itu berarti probe merah terhubung ke kutub positif LED.

Percobaan Langsung

Jika Anda tidak memiliki multimeter atau ingin mencoba cara yang lebih sederhana, Anda dapat menggunakan percobaan langsung untuk mengetahui kutub positif dan negatif LED. Berikut adalah langkah-langkahnya:

1. Persiapkan peralatan: Siapkan LED yang ingin Anda uji dan sumber daya listrik yang sesuai. Misalnya, Anda dapat menggunakan baterai kecil atau power supply dengan tegangan yang sesuai dengan spesifikasi LED.
2. Perhatikan bentuk LED: Amati secara visual bentuk LED. Biasanya, kaki yang lebih panjang adalah kutub positif, sedangkan kaki yang lebih pendek adalah kutub negatif. Namun, hal ini tidak selalu berlaku untuk semua LED, terutama untuk jenis LED yang lebih kecil.
3. Hubungkan LED ke sumber daya: Sambungkan kaki LED ke sumber daya yang telah Anda siapkan. Pastikan kaki positif terhubung ke terminal positif sumber daya, dan kaki negatif terhubung ke terminal negatif sumber daya.
4. Amati pencahayaan LED: Setelah LED terhubung dengan sumber daya, perhatikan apakah LED menyala. Jika LED menyala dengan kecerahan normal, berarti Anda telah menghubungkan kutub positif ke terminal positif sumber daya. Jika LED tidak menyala atau menyala dengan kecerahan yang rendah, kemungkinan Anda telah menghubungkan kutub negatif ke terminal positif sumber daya.
5. Verifikasi hasil: Untuk memastikan hasilnya, Anda dapat membalikkan posisi kaki LED dan menghubungkannya kembali ke sumber daya. Jika LED tidak menyala dalam kedua posisi, kemungkinan besar LED tersebut rusak atau ada masalah lainnya.

Memeriksa Panjang Pin di LED

Biasanya, pin yang lebih panjang pada LED menandakan kutub positif, sementara pin yang lebih pendek adalah kutub negatif. Jika kedua pin berukuran sama, kutub positif ditandai dengan titik kecil pada LED, dan kutub negatif dengan titik yang lebih besar.

Mengamati Sudut yang Terpotong pada LED SMD

Pada LED SMD 5050 yang umum digunakan dalam lampu hemat energi, desainnya berbentuk persegi. Di antara keempat sudutnya, satu sudut yang terpotong menandai elektroda negatif, sedangkan sudut yang tidak terpotong menandakan elektroda positif.

Melihat Tanda Identifikasi pada LED SMD

Pada LED SMD tipe 0805 dan 0603, terdapat simbol segitiga atau “T” terbalik di bagian bawah. Salah satu sisi dari simbol “T” menunjukkan kutub positif dan sisi yang lain menunjukkan kutub negatif. Sisi simbol segitiga yang dekat dengan kutub positif, sedangkan sudut yang dekat menunjukkan elektroda negatif.

Kesimpulan

Memahami perbedaan antara kutub positif dan negatif pada LED penting untuk menghindari kesalahan saat memasang atau menghubungkan lampu LED. Dengan pengetahuan ini, Anda dapat mengidentifikasi kutub positif dan negatif dengan lebih mudah dan mengoptimalkan kinerja lampu LED dengan baik.
